磁界強度・透磁率測定器

MAGNETOSCOP（マグネットスコープ）

フェレックス

1000μT（50mT）以下の磁界測定及び、1.00から2.00μrの範囲における材料の透磁率測定器です。

カタログのダウンロードはこちら　　インライン用途のMAGNETOMATはこちら

高精度でコンパクト

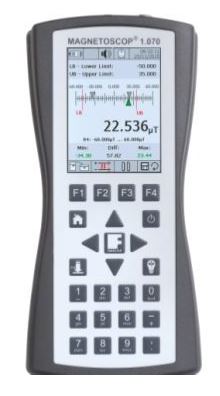

MAGNETOSCOP 1.070 は、絶対型又は差動型のプローブで磁束密度を測定するマイクロプロセッサ制御のポータブル型磁力計です。単純なデータ転送のためにUSB インタフェースが、計測データとパラメーターを保存するためにSD カードが使用できます。判断基準となるしきい値の設定値と測定のピーク値の記録ができます。個々の測定だけでなく、連続測定も可能です。付属の PC ソフトウェアを使用して簡単にデータを分析し文書化することができます。これにより、MAGNETOSCOP 1.070 は、ステンレス鋼と低透磁率 (非磁性) 合金の比透磁率を測定し、品質管理の範囲内であるかどうかや、フェライト系介在物の有無をポータブルで即座に計測が可能です。さらに透磁率比較測定による材質変化の検出(硫化、コーティングの除去、微細構造変換) も可能です。

主なメリット

分かり易い透磁率測定
※YouTube画面下の設定⚙️で日本語字幕を選択 　
(Subtitles/cc→Auto-translate→Japanese)

正確な磁場測定の仕方
※YouTube画面下の設定⚙️で日本語字幕を選択 　
(Subtitles/cc→Auto-translate→Japanese)

  • ポータブルタイプの、マイクロプロセッサ制御磁力計
  • 絶対値または差分値としての磁束密度、および IEC 60404-15 および ASTM A342M による比透磁率 µr の測定
  • サンプリングレート 2000 Hz
  • 3.5 インチカラーディスプレイ
  • データ転送用 USB インタフェース
  • トリガーインタフェース

基本仕様

[ 透磁率測定 ]

  • μr=1.00000～2.00000の(比)透磁率測定
  • 透磁率測定値はドイツ国家標準(PTB)をトレーサブル
  • データ転送用インタフェース
  • SDカードにデータ保存
  • 可視的カラーグラフィックによるオペレーション
  • 準拠規格：VG95 578、IEC 60404、ASME 617-97、OIML R111-1、AP17

[ 超高感度磁場測定 ]

  • 1mT(フラックスゲートセンサー)以下又は50mT(ホールセンサー)以下の磁界測定
  • 3軸磁気センサー対応
  • 計量小型ハンドヘルド設計
  • 磁界測定の表示単位はT(テスラ), A/m, A/cm, ・Oe(エルステッド), G(ガウス)
  • データ転送用インタフェース
  • SDカードにデータ保存
  • 専用ソフトウェアによるデータ解析
  • 可視的カラーグラフィックによるオペレーション
  • 豊富なプローブ
  • 準拠規格：TL 4240-016、Stanag 2897 NATO

MAGNETOMAT（マグネットマット）

MAGNETOMAT（マグネットマット）

1000μT以下の磁界測定及び、1.00から2.00μrの範囲における材料の透磁率測定器です。

柔軟なソリューション

MAGNETOMAT® 1.790 は、磁束密度および比透磁率を正確に測定するシステムです。MAGNETOMAT ソフトウェアは測定値の表示、データの保存、およびエクスポートを行います。ワイドレンジのプローブは、例えばステンレス鋼および低透磁率 (非磁性) 合金の比透磁率を測定し、品質管理の範囲にあるかどうかなど、アプリケーションの要件に最適に適応させることができます。その他のアプリケーションとして、例えば磁気に敏感な機器を設置する前の磁気環境の長期モニタリングや、およびステンレス鋼や非磁性材にフェライト系介在物の位置特定に使用されています。さらに透磁率比較測定による材質変化の検出(硫化、コーティングの除去、微細構造変換) も可能です。

主なメリット

  • PC制御式磁力計
  • 絶対値または差分値としての磁束密度、および IEC 60404-15 および ASTM A342M による比透磁率 µr の測定
  • マルチチャンネル測定配置の構成
  • シングルおよび連続測定
  • 測定トリガーのためのインタフェース
  • データ収集及び分析ソフトウェア
  • データベースおよびデータのエクスポートインタフェース
  • デスクトップ装置としても、または自動化アプリケーション用制御キャビネットに組み込んでも使用可能
  • PLCを追加せずに自動化タスク用プログラマブルインタフェースを6個まで使用可能

基本仕様

  • 0.1nT～最大1mTの磁場を精密に測定
  • μr=1.00000～2.00000の（比）透磁率測定
  • PCコントロールによるオペレーション
  • 4つまでの測定チャンネルに対応
  • 豊富なプローブ
  • 専用ソフトウェアによるデータ解析
  • 準拠規格：TL 4240-016、Stanag 2897 NATO

アプリケーション例 (MAGNETOSCOP（マグネットスコープ）MAGNETOMAT（マグネットマット）共通)

[ 透磁率測定 ]
